ИНДИКАТОРЫ АКБ

МИКРОКОНТРОЛЛЕРНЫЙ ИНДИКАТОР
СОСТОЯНИЯ 2 - 3 - 4 LiPo ЭЛЕМЕНТОВ

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
	Индицирует следующие уровни напряжения (в пересчете на один элемент) :   1. Синий мигает более 4,25 В   2. Синий горит 3,60...4,25 В   3. Синий-зеленый мигает 3,40...3,60 В   4. Зеленый горит 3,25...3,40 В   5. Зеленый-красный мигает 3,15...3,25 В   6. Красный горит 3,00...3,15 В   7. Красный мигает 2.00...3.00 В   8. Все погашено менее 2,00 В   Температурный диапазон 0 ...+40?С   Количество тестируемых аккум. 2/ 3/ 4   Рабочее напряжение 5 - 17 В   Точность установки 0,1 В/элемент   Потребляемый ток (не более) 30 мА
ОПИСАНИЕ

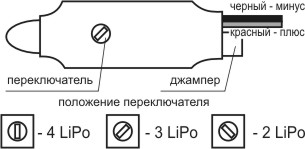

Режимы 1 и 8 предназначены для индикации неправильного выбора числа элементов. При включении индикатора он самотестируется, последовательно включая синий, зеленый и красный цвета. По окончании тестирования индикатор готов к работе. Если джампер установлен, индикатор показывает текущее значение напряжения. При снятом джампере индикатор запоминает и показывает минимальное достигнутое напряжение (просадку). Допускается установка джампера при работе индикатора. Ультрояркий светодиод позволяет оценить состояние аккумулятора дистанционно. После окончания запуска модели аккумулятор следует отключить как от данного индикатора, так и от других электропотребителей, установленных на модели (регулятор хода, ВЕС-система и др.). Невыполнение данного требования может привести к глубокому разряду аккумулятора и выходу его из строя.
ВНИМАНИЕ!
Литий-полимерные аккумуляторы являются источником повышенной опасности. При их эксплуатации следует строго соблюдать все требования изготовителя аккумуляторов по их эксплуатации, особенно режимы заряда и разряда.

Copyright IGVA ,   2007. All rights reserved.
